КОПЫСОВ А.А., МАЙЕР Р.В.

ДЕМОНСТРАЦИЯ РАБОТЫ СУММАТОРА ДВОИЧНЫХ ЧИСЕЛ

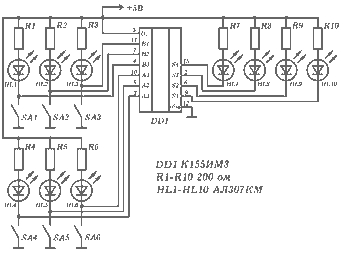

Одним из основных узлов ЭВМ является сумматор, - устройство, позволяющее осуществить сложение двоичных чисел. Нами на базе микросхемы К155ИМ3 собран прибор, демонстрирующий работу трехразрядного двоичного сумматора (рис. 1). На лицевой панели прибора друг под другом размещены три ключа SA1, SA2, SA3 с красными светодиодами HL1, HL2, HL3 для ввода двоичного числа $A_2A_1A_0,$ три ключа SA4, SA5, SA6 с красными светодиодами HL4, HL5, HL6 для ввода числа $B_2B_1B_0$ и четыре зеленых светодиода HL7, HL8, HL9, HL10 для вывода суммы $C_3C_2C_1C_0$. Используются светодиоды типа АЛ307КМ, КИПД -35-Е- Л, L-8131D или их аналоги. Питание прибора -- от батарейки на 4,5 В.

Чтобы продемонстрировать работу сумматора, преподаватель с помощью переключателей набирает двоичные числа, например, 101 и 110, объясняя, что замкнутый переключатель и светящийся светодиод соответствуют логической 1. При этом загораются красные светодиоды, показывающие складываемые двоичные числа, например, 101 и 110, и зеленые светодиоды, показывающие их сумму 1011. Прибор для демонстрации работы сумматора может быть использован при изучении основ цифровой электроники и информатики.


Копысов А.А., Майер Р.В. Прибор для демонстрации работы сумматора // Научно--технические и социально--экономические проблемы регионального развития: Сборник научных трудов. Выпуск 3. --- Глазов: Изд--во ГГПИ, 2005. --- С. 61--62.
